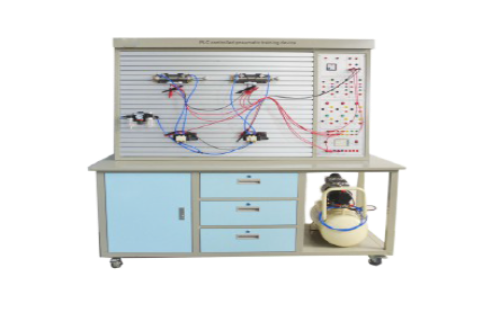

PLC Controlled Pneumatic System Trainer

Order Code: 21225390.2

Category: General Lab Equipment I

Specifications:-  This device can be used as the comprehensive test-bench of the mechanical, electricalandpneumatic transmission.  Students can get more accurate understanding of the structure of pneumatic components, pneumatic cont...



SPECIFICATION

Specifications:-

  •  This device can be used as the comprehensive test-bench of the mechanical, electricalandpneumatic transmission.
  •  Students can get more accurate understanding of the structure of pneumatic components, pneumatic control loop theory and design methods through operation.

Product composit

No.                                Name                                               Spec                                         QTY

1                          Air compressor                                    10L, 0.7MPa                                     1 pcs

2                         Experimental bench                                                                                       1 pcs

3                         Components installation panel unit,     Relay control Signal input unit,         1 pcs

4                         PLC control units and accessories       MITSUBISHI FX1S-20MR                  1 set

5                        Single-acting cylinder                            MSAX25×100-CA                                1 pcs

6                         Dual-acting cylinder                              MSAX25×100-CA                                 2 pcs

7                       Oil-water separator                                AC2000 Triple pieces                              1 pcs

8                   Reducing valve (with pressure gauge)     AR2000                                                    1 pcs

9                   5/2 Handle shuttle valve                           4H210-08                                                  1 pcs

10                  5/2 Single solenoid shuttle valve              4V210-08(DC24V)                                    2 pcs

11                  5/2 Double solenoid shuttle valve           4V210-08(DC24V)                                     1 pcs

12               5/3 Double solenoid shuttle valve             4V230-08(DC24V)                                      1 pcs

13                5/2 Single pneumatic control                     4A210-08                                                    2 pcs

14                5/2 Double pneumatic control                  4A220-08                                                      2 pcs

15                 2/2 knob valve                                         MOV-02                                                         1 pcs

16                  2/2 button valve                                     MOV-03A                                                       1 pcs

17            "OR" gate shuttle valve                              ST-08                                                                 2 pcs

18             Quick exhaust valve                                  QV-08                                                                 2 pcs

19          One-way throttle valve                                   KLA-08                                                            2 pcs

20           One-way throttlevalve(install the cylinder)    JSC601                                                            7 pcs

21            One-way valve                                               1/4                                                                   2 pcs

22              Sequence valve                                                                                                                    2 pcs

23             Air capacitor                                                                                                                            2 pcs

24           Six-way valve                                                                                                                            2pcs

25            Magnetic switch                                                                                                                       4pcs

26           Tools                                                                                                                                         1Set

 27           Accessories                                                                                                                            1 set

Training courses

  •  The reversing loop of single acting cylinder
  •  The reversing loop of double acting cylinder
  •  Single acting cylinder speed control loop
  •  Single phase speed control loop of double acting cylinder
  •  Double acting cylinder speed control loop
  •  Speed switching loop
  •  Buffer loop
  •  Secondary pressure control loop
  •  Counting loop
  •  1Delay loop
  •  Interlocking loop
  •  Single cylinder and single reciprocating control loop
  •  Single cylinder continuous reciprocating action loop
  •  Sequential action loop of a straight cylinder and a rotating cylinder
  •  Multi cylinder sequential working loop
  •  Double cylinder synchronous action loop
  •  Four cylinder linkage loop
  •  Unloading loop
  •  The application loop of the “OR” gate shuttle valve
  •  The application loop of the fast exhaust valve
  •  High and low voltage switch over control loop
  •  Overloading protection loo
