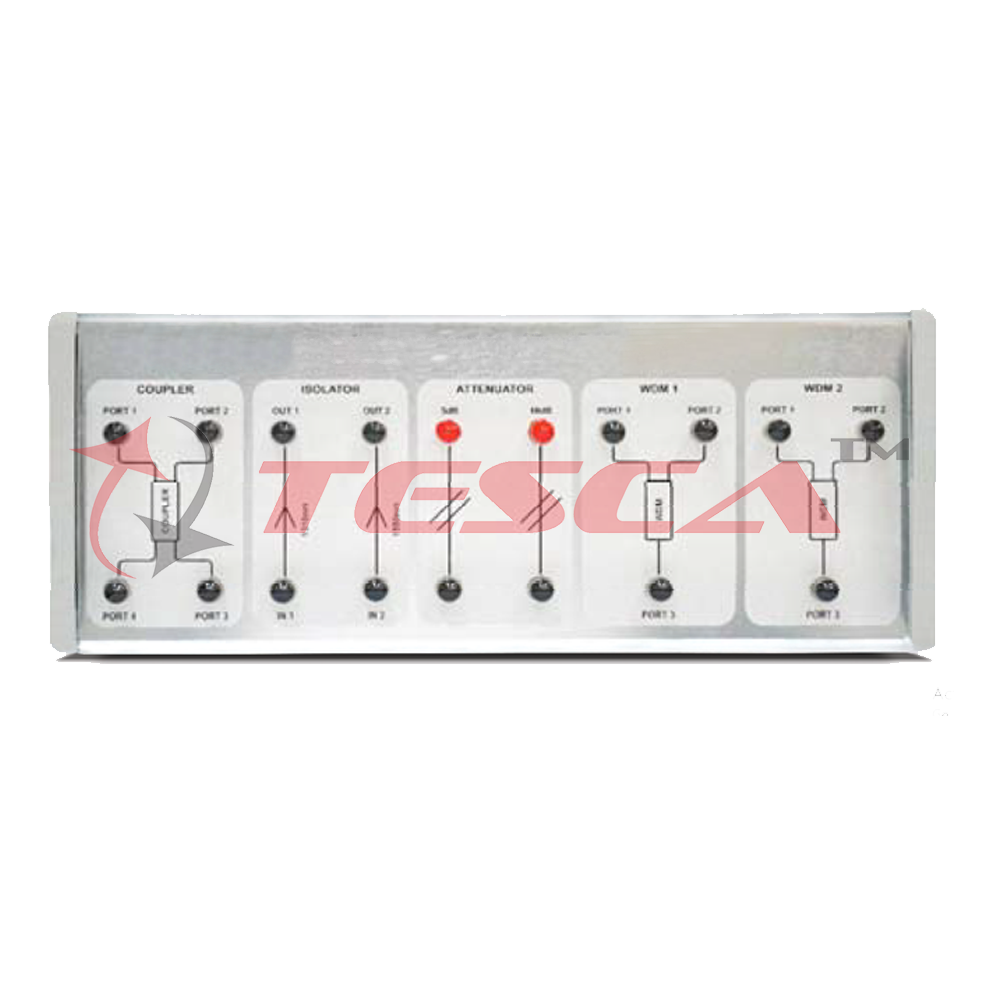

Fiber Optic Passive Component Module

Order Code: 28557

Category: Fiber Optic Trainers

Coupler Operating wavelength    : 1310nm and 1550nm Fiber type    : Single mode fiber Coupling ratio    : 48.90 : 47.60 Bandwidth    : ± 40nm Insertion loss   ...



SPECIFICATION

Coupler

  • Operating wavelength    : 1310nm and 1550nm
  • Fiber type    : Single mode fiber
  • Coupling ratio    : 48.90 : 47.60
  • Bandwidth    : ± 40nm
  • Insertion loss    : 3.23/3.46 dB

Isolators

  • Operating wavelength    : 1310nm 1550nm
  • Fiber type    : Single mode fiber    Single mode fiber
  • Insertion loss    : 0.44dB    0.40dB
  • Isolation loss    : 32.80dB    30.37dB
  • Return loss(inpu/outout)    : >60/55dB    >60/55dB

Attenuator

  • Operating wavelength    : 1310nm and 1550nm
  • Attenuation level    : 10dB ± 1.0
  • Return loss    : <=-24dB
  • Repeatability    : ± 0.6 dB

WDM

  • Wavelength range(λ?λ?)    : 1310nm /1550nm
  • Fiber type    : Single mode
  • Insertion loss(λ?λ?)    : 0.03dB@1310, 0.07dB@1550
  • Isolation    : 26.32 dB (center wavelength)
  • Bandwidth    : ± 20nm

Experiments

  1. To measure the attenuation in fiber optic attenuator
  2. To measure insertion loss of fiber optic isolator
  3. To measure isolation rate of fiber optic isolator
  4. To measure insertion losses of fiber optic coupler
  5. To measure coupling coefficient in fiber optic coupler
  6. To measure the insertion losses and coupling coefficient in fiber optic multiplexer
  7. Wavelength division multiplexing and de-multiplexing of analog / digital signals over 1310nm and 1550nm wavelengths

Note : FOL-Dual and FOL-PM is required
